Le KORTEX

[Louisplaneurs]

Salut Christian,
On s'en rapproche sérieusement maintenant : pour Noël c'est largement du domaine de l'envisageable !
Louis

[Louisplaneurs]

Vision sur un "compartiment" du demi-moule. Les différentes couches de tissus ont fini par affadir la couleur noir profond du gel-coat.




Voilà, on retourne le demi-moule et voici ce que l'on voit.... et qu'il va falloir enlever : le support de moulage du plan de symétrie et ses renforts en tasseaux de pin.

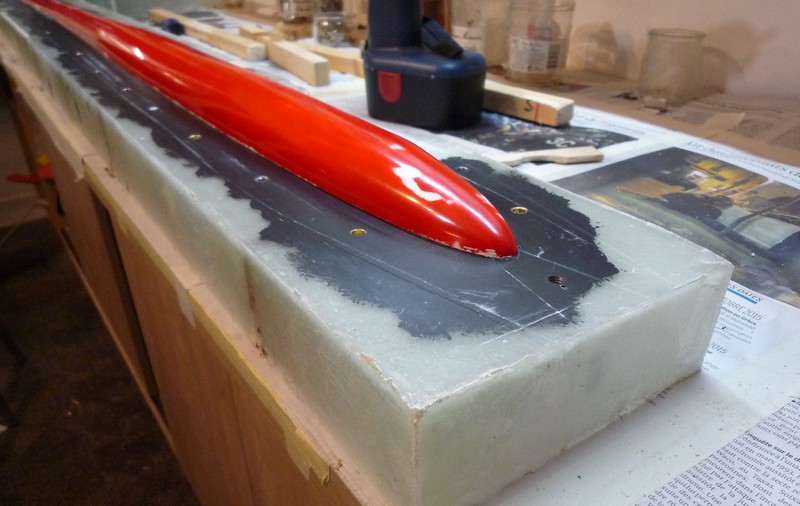

Et une fois que l'on a enlevé cet espèce "d'emballage", voici ce que l'on aperçoit : le demi-moule avec le master dessus. Tout un ensemble de tâches sont à mettre en oeuvre.


Une des premières tâches va être de vérifier le bon fonctionnement des pions de centrage et des inserts de vissage. J'ai mis un pion / un insert / un pion etc. Pour les inserts, il faut vérifier que la partie "mâle" rentre bien dans l'orifice, et pour les inserts, vérifier qu'une vis y rentre correctement, sur la totalité de la longueur de l'insert. Dans un certain nombre de cas, il faut aller déboucher l'insert côté stratification. Bien évidemment, avant de stratifier, j'ai rempli de cire les inserts et les pions.


Tel qu'il est réalisé, le moule a une assise parfaite sur le plan de travail. Le moule avec ses faces plates et ses angles droits peut se tenir dans une multiplicité de positions, ce qui facilite ensuite grandement les opérations.


Voilà un des deux endroits où l'aile sera fixée au fuselage. Pour mouler, je placerai juste une vis dans le master sans la douille utilisée précédemment. En conséquence, la résine va venir contourner la vis, tant et si bien que l'assise de la vis sera intégralement sur un des deux demi-moules. Ainsi, au moment de mouler un fuselage, sur un des 2 demi-moules je placerait un vis sur laquelle je visserai un écrou-borgne qui lui restera à l'intérieur du fuselage qui sera moulé. Ainsi, à la sortie du moule je pourrais directement fixer l'aile sur le fuselage avec les vis : pratique non ?


[Louisplaneurs]

On voit ici la forme qu'aura le demi-moule là où viendra se visser l'aile.


Une fois mis en place le "cache", on voit la gorge dans laquelle va venir se mettre la résine, enfin d'abord le gel-coat et aussi un peu de mèche de verre, afin de donner à cette partie un minimum de solidité.

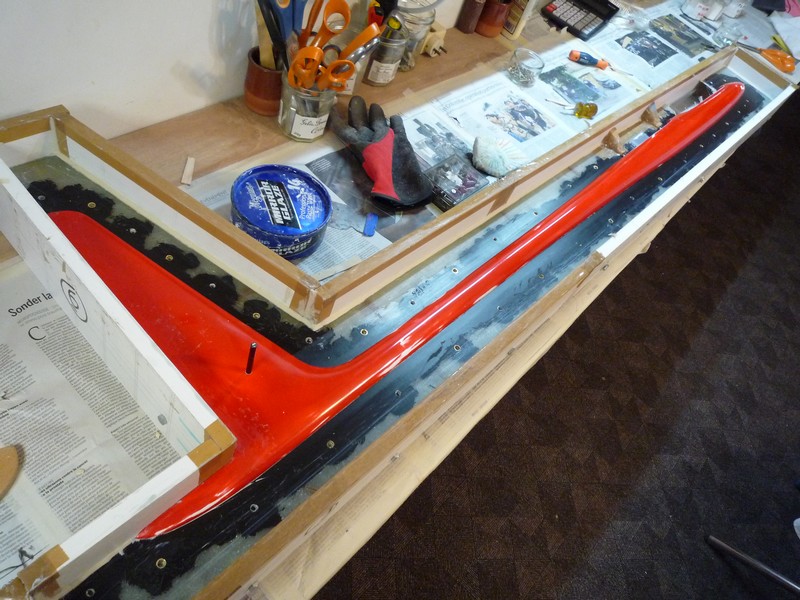

J'ai remis en place le coffrage du première demi-moule, de façon à ce que le second demi-moule ait la même forme. Ce coffrage est utilement arrimé aux montants du moule qui facilitent l'opération. Cette forme des moules facilite grandement toutes les manipulations ultérieures, lorsqu'on moulera un fuselage. Pour info, le moule du fuselage de l'Emparis (réalisé sur le même principe) tient même debout sur la pointe avant du fuselage !


A la jonction du moule et des montants en mélaminé, j'ai mis de la plastiline. De cette façon, le bord du moule est arrondi, ce qui facilite notamment les opérations ultérieures de démoulage.



Le coffrage est terminé, le chantier est "presque"prêt pour la réalisation du second demi-moule. Il reste cependant à mettre en place les parties mâles des pions de centrage, les vis de serrage dans les inserts, en les faisant passer au préalable dans des douilles (pour éviter que le moule prenne l'empreinte de la vis, ce qui n'a aucun intérêt).


[yellowdogaero]

Bonjour Louis, bravo pour ta réalisation, pourrais tu détailler ton layup pour réaliser ton moule as tu utilisé de la charge (floc de coton, mico ballon ect ...) dans les parties délicates, comme la lèvre pour la bulle.

Merci

Matthieu

[Louisplaneurs]

Bonjour,
Alors pour le Layup, j'ai fait comme ça :
- je commence par le gel-coat
- ensuite je recouvre de 2 épaisseurs de 50 gr (par morceaux)
- ensuite tout le long du fuselage, et du moule au pied des montants, je met de la mèche de verre en quantité, pour bien rigidifier dans le sens de la longueur
- je remet un coup de 50 gr là dessus
- et ensuite j'y vais au Sergé de 250 gr par morceaux de 20/10 cm environ.
j'oubliais : autour des pions de centrage et des vis, je mets de la résine +silice + micro ballon, histoire que les tissus se positionnent correctement là-dessus.
Je fais chaque demi-moule en 3 fois environ.
Louis

[yellowdogaero]

Super merci pour ton explication,
Si tu montes ton moule en 3fois ça doit te faire un sacré travail de ponçage.
