RUBIN 2007 Planeur polyvalent de Helmut Quabeck 3m50

[CrocK]

J'apprécie les aéromaniacs qui parlent couramment le latin .
Didier

[flopeter]

ce sont les derniers souvenir de l'ecole..

d'ailleurs les photos sont ils visible maintenant?

a+
florian

[flopeter]

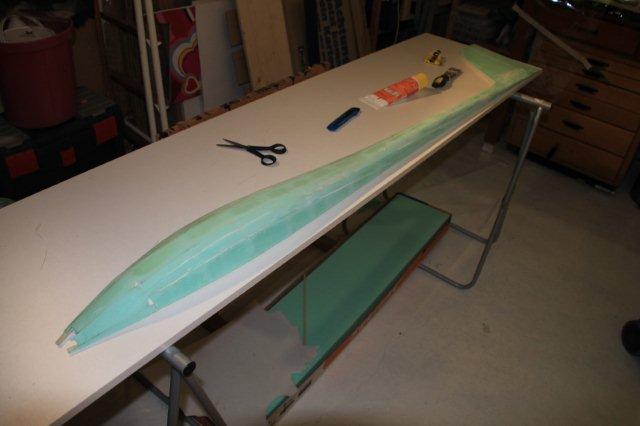

la partie gauche du fuselage et coffre + ponce.

Rumpf Links Vor Fibern1.jpg (28.64 Kio) Vu 3743 fois

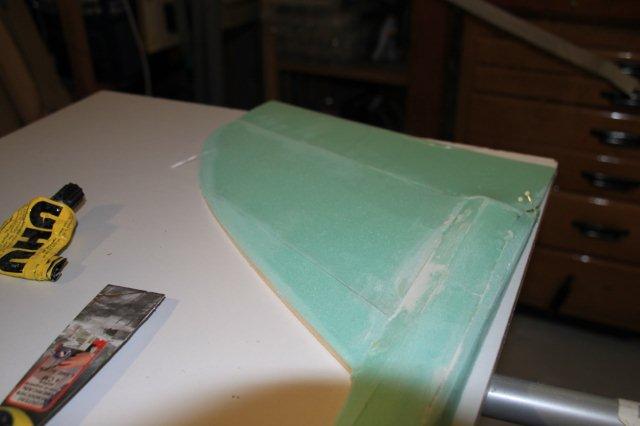

Seitenleitwerk Linke Rumpf Haelft.jpg (25.29 Kio) Vu 3743 fois

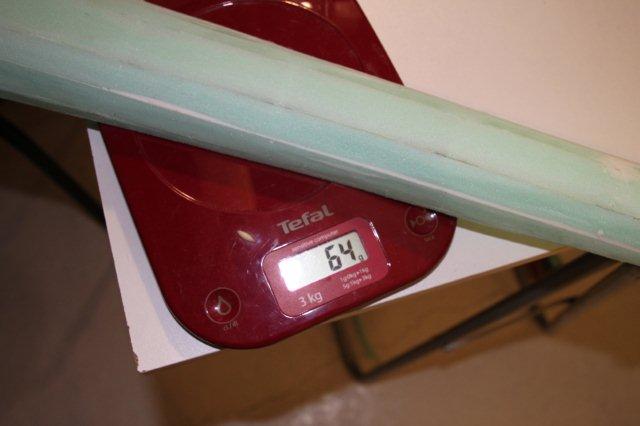

Linke Rumpfhaelfte Gewicht vor GFK.jpg (26.87 Kio) Vu 3743 fois

Fibrage prevue ce weekend:
exterieure 2x 80gr/m2 sur tout la longeur 1
interieure 1x 80gr/m2 sur tout la longeur + 1 80gr/m2 sur sur l'avant du fuselage + 2x 80gr/m2 au nivau de l'implanture

La clefs d'ailes n'est finalement pas disponible en 5° et la longeur necessaire chez EMC une contstruction maison s'impose.
qq. a de l'experience avec cela?
J'ai pense faire une moule a partir d'un profil Alu/Fer en U, demoulant, et mettre des bandes Carbon UD jusque a la bonne epaisseur puis comprimer avec un covercle.

De plus je me rende compte que c'est mieux d'avoir une clef d'aile flottante hors je n'ai rien trouve sur le dimensionement des tetons d'ailes ni les forces a prendre en compte.

[flopeter]

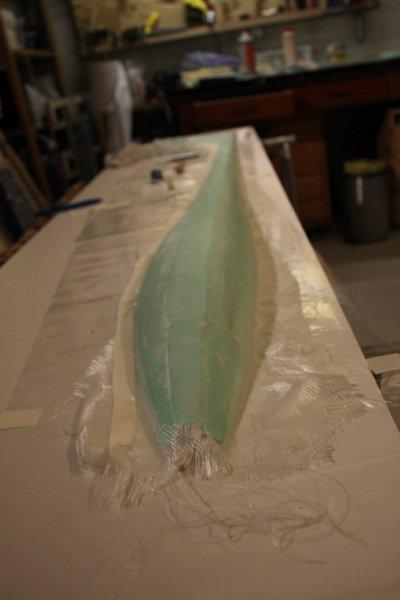

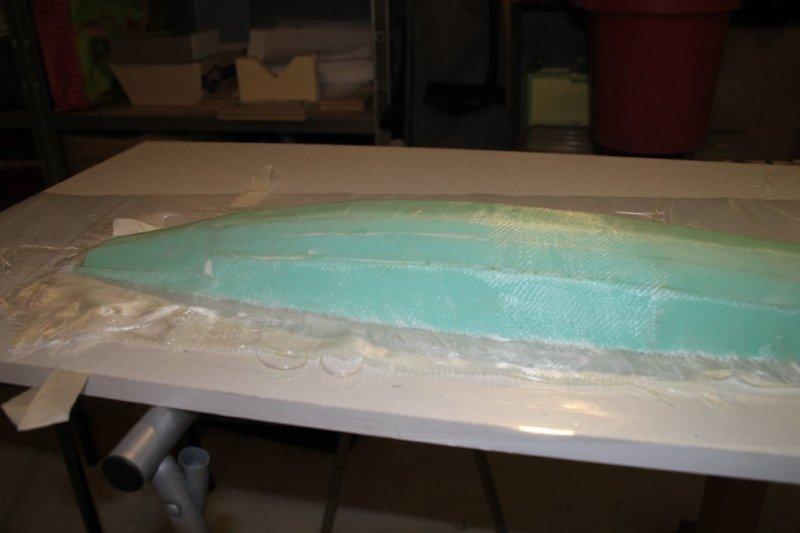

la demi coque est fibre exterieur:

LR Fibre 6.jpg (39.35 Kio) Vu 3720 fois

LR Fibre1.jpg (23.98 Kio) Vu 3720 fois

LR Fibre2.jpg (24.41 Kio) Vu 3720 fois

LR Fibre3.jpg (38.05 Kio) Vu 3720 fois

[flopeter]

Avant d'enlever les couple de la moitie gauche et de Fibre l'interieur j'ai monté la partie droite du fuselage sur la partie gauche pour obtenir exactement la meme forme. Je n'ai pas investi dans une form comme l'a fait qqn autre sur le forum pour le puy loup.
voici les photos d'avancement:

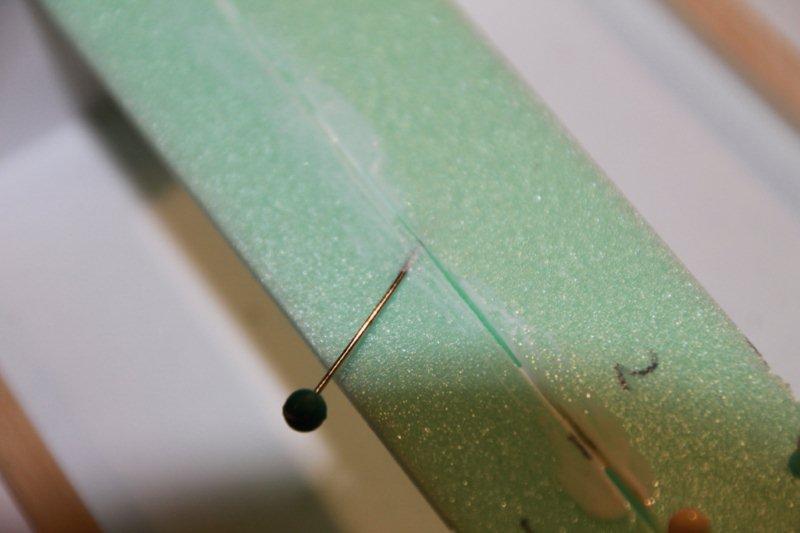

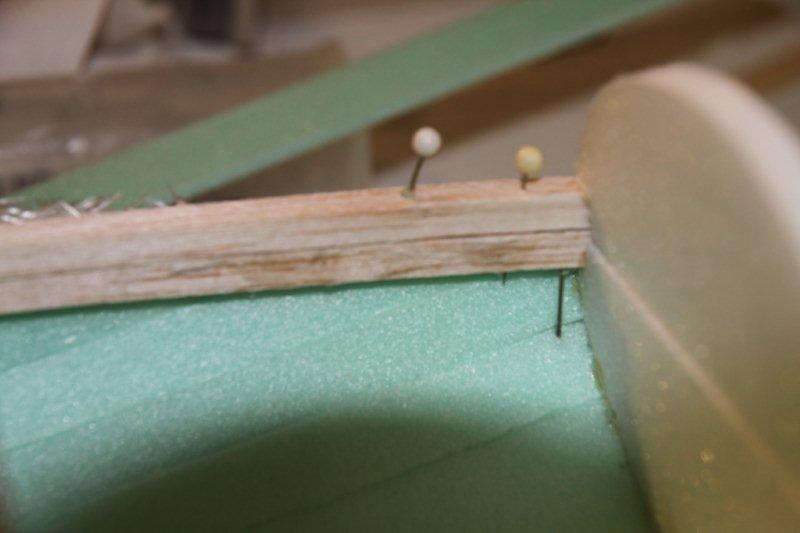

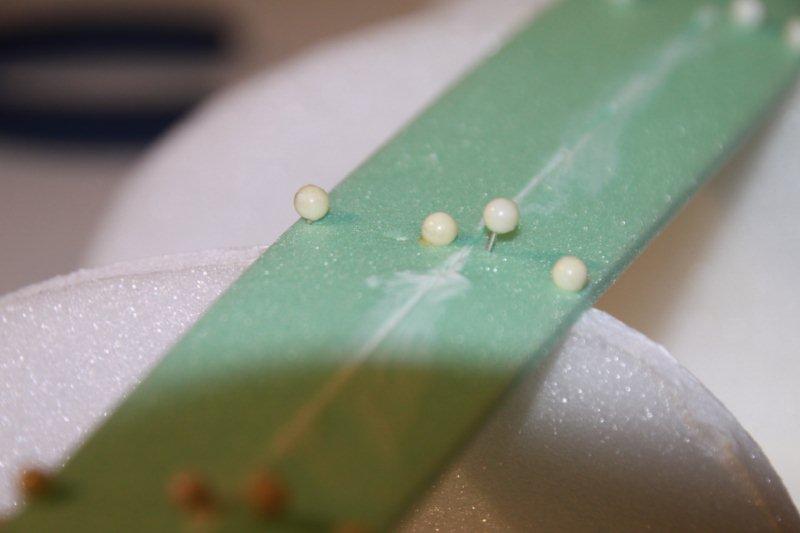

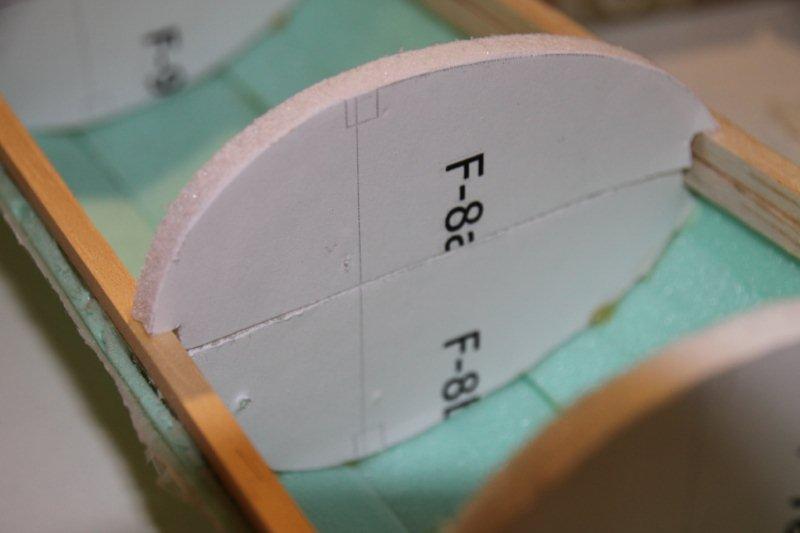

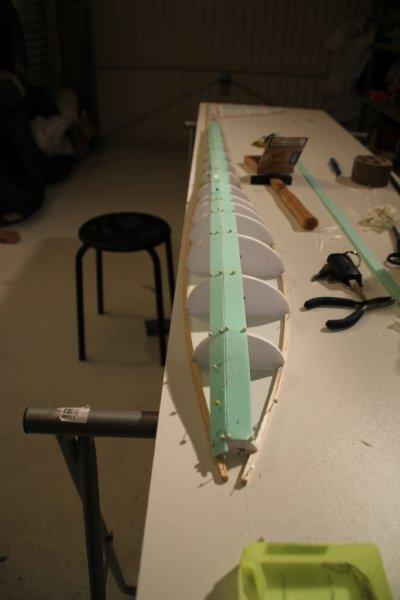

les baguettes balsa sont epingles sur la demi coque gauche et les couples sont colles.



une fois seche j'ai remis la demi coque droite a plat sur le chantier puis le coffrage commence:
[




[CrocK]

Courage ça avance, il sera prêt pour l'été.
