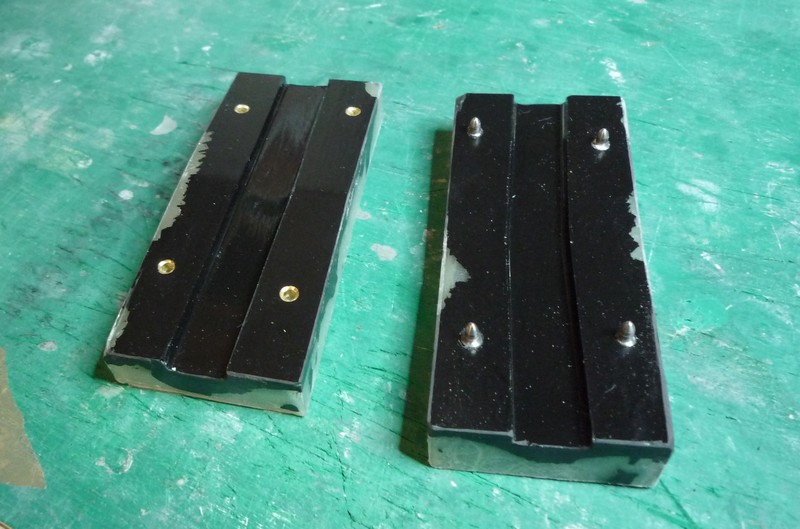

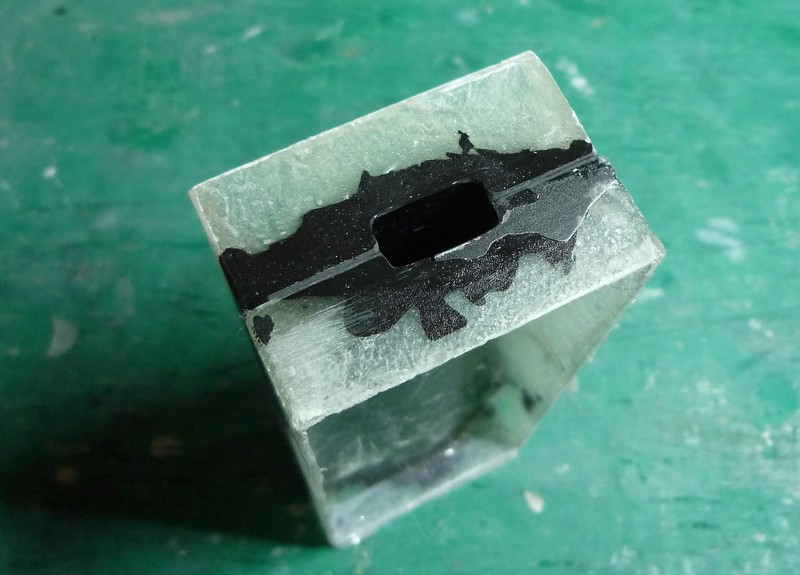

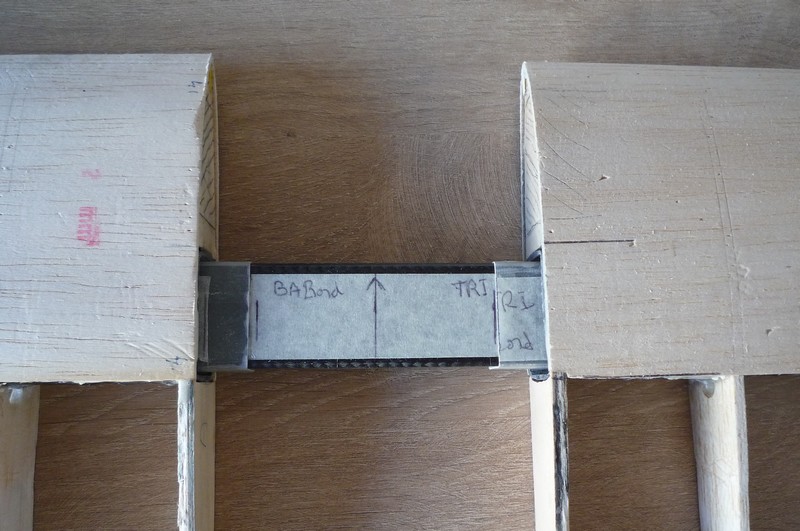

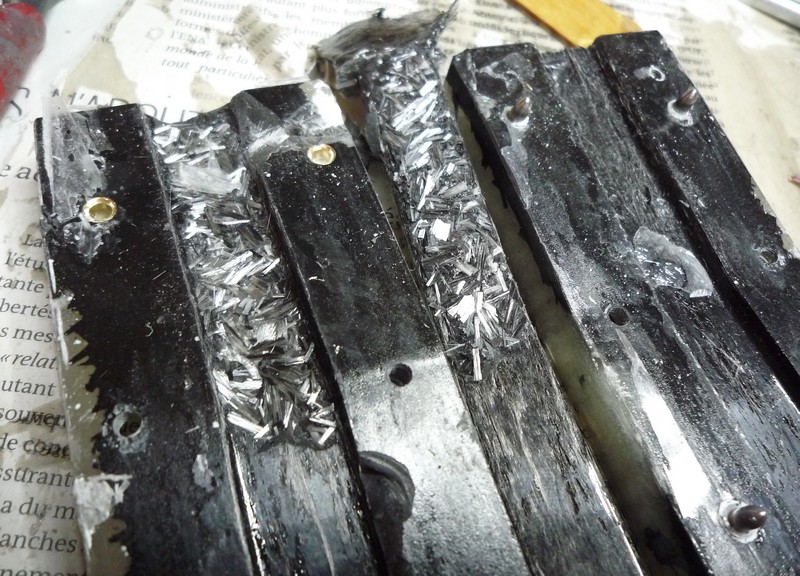

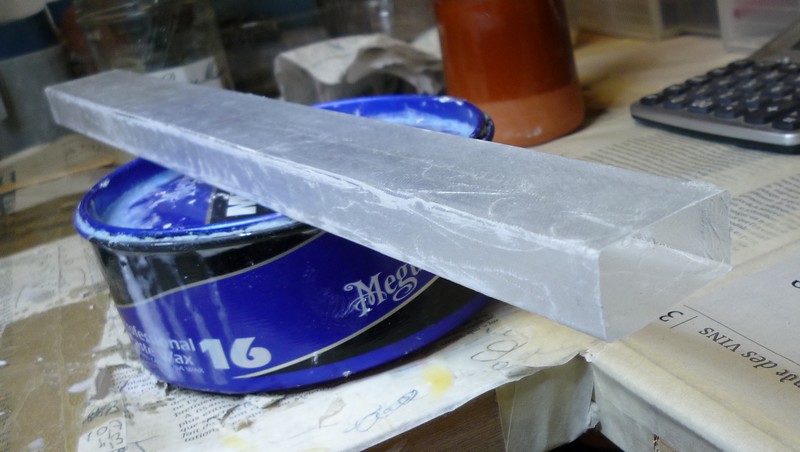

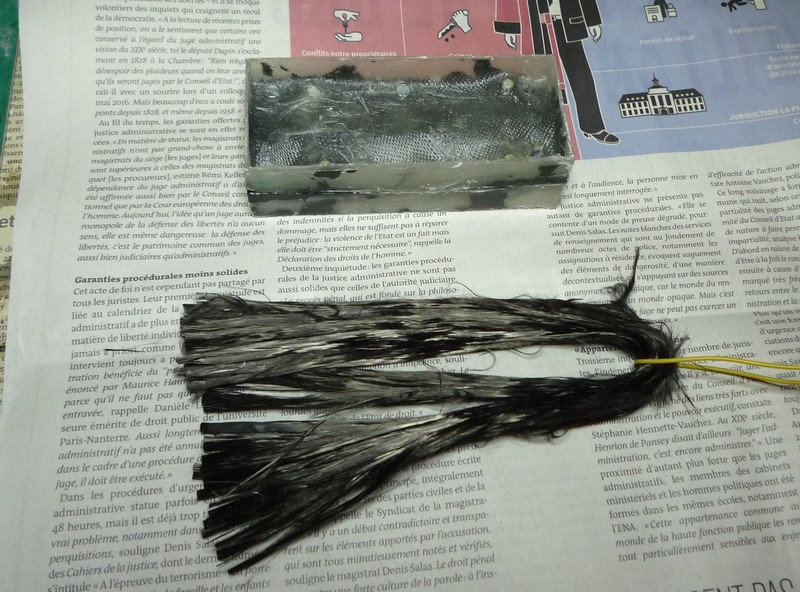

- Après avoir réalisé l'âme de la gouverne, on place des nervures aux extrémités, et entre les 2 on fixe le bord de fuite en plat de carbone.
- P1030188.JPG (152.13 Kio) Vu 3078 fois

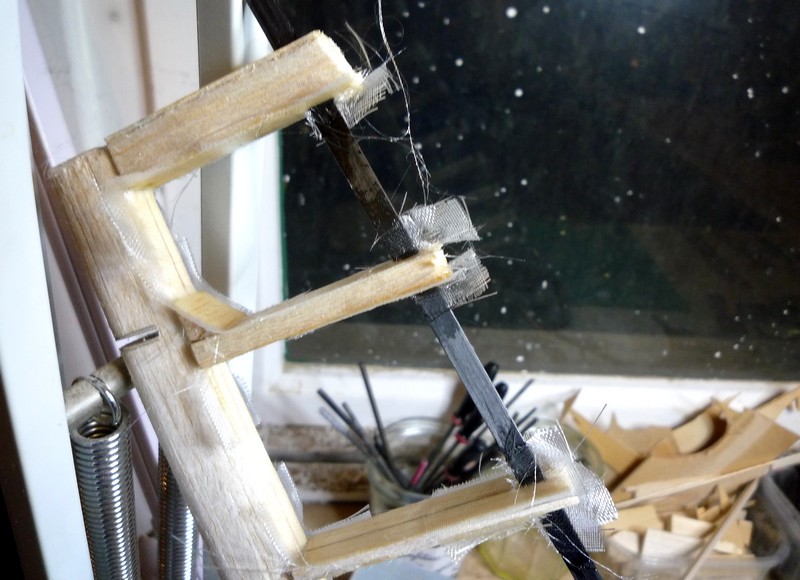

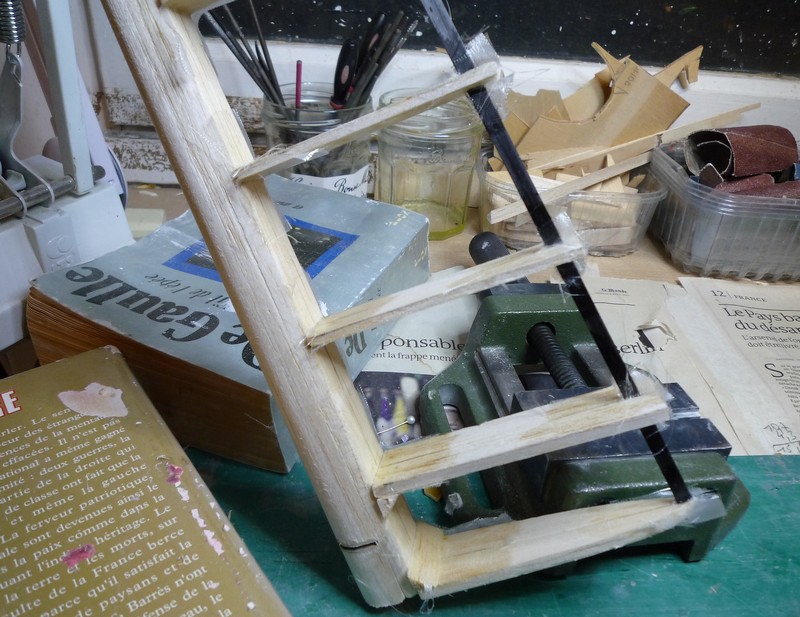

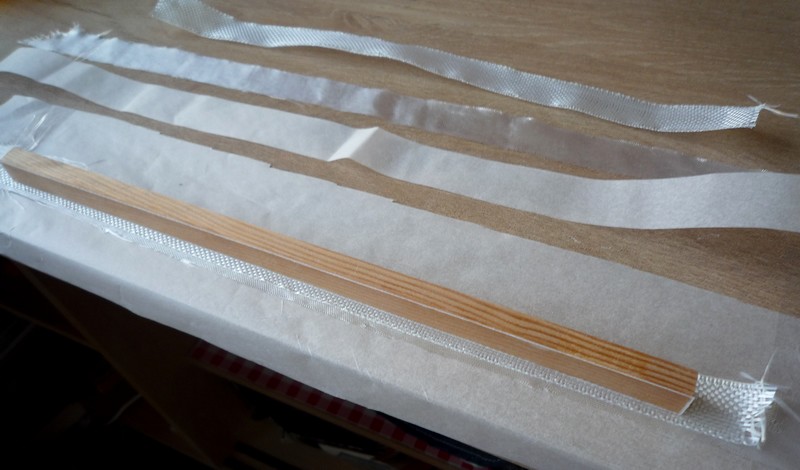

- Les nervures, une fois mises en place sont consolidées avec un tissu de verre de 50 grammes. Ça contribuera à la rigidité générale de la gouverne, et à la solidité du bord de fuite qui sans cela en manquerait et serait bien fragile.
- P1030189.JPG (131.83 Kio) Vu 3078 fois
- P1030190.JPG (170.64 Kio) Vu 3078 fois
- P1030192.JPG (148.32 Kio) Vu 3078 fois
- P1030193.JPG (156.99 Kio) Vu 3078 fois

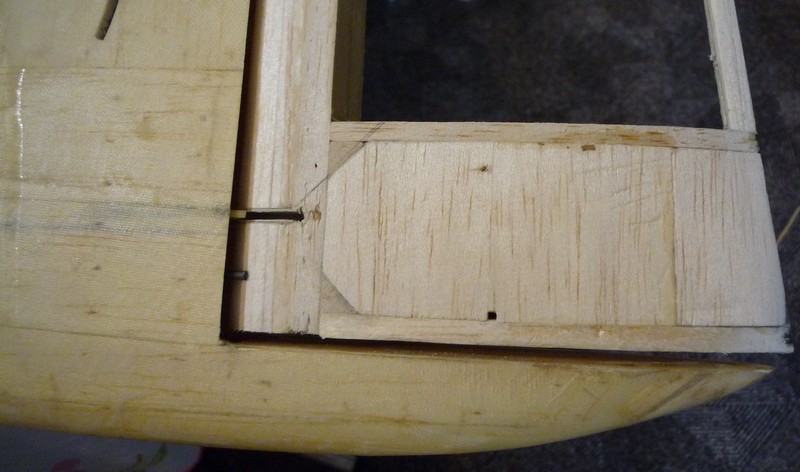

- On voit bien sur cette photo que la fragilité provoquée par les échancrures dans l'âme permettant le passage des tétons est compensée en haut et en bas de la gouverne par le caisson qui y est constitué.
- P1030197.JPG (155.22 Kio) Vu 3078 fois
- Tout en bas de la gouverne, on finira avec du CTP de 6/10èmes.
- P1030198.JPG (107.48 Kio) Vu 3078 fois
- Vision sur le bas de la gouverne. Palier d'articulation et guignol sont en plaque epoxy, ce qui convient le mieux dans l'affaire.
- P1030199.JPG (154.3 Kio) Vu 3078 fois

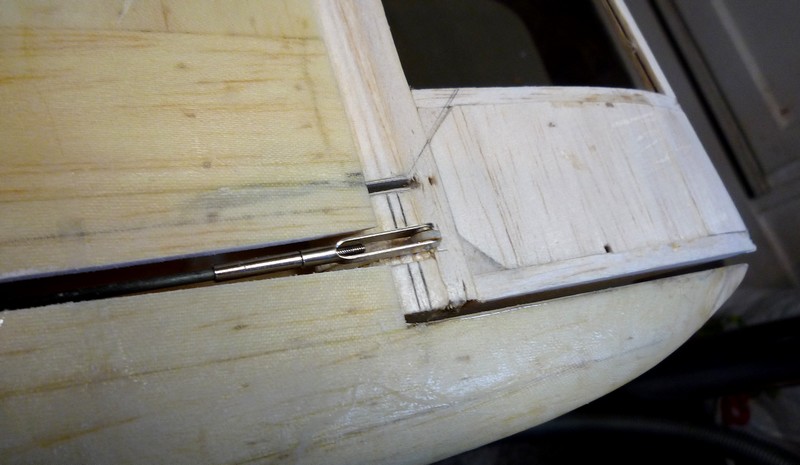

- Articulation de la gouverne : ça va, la tige de commande en carbone est bien alignée avec le guignol, tout cela devrait fonctionner correctement !
- P1030200.JPG (99.8 Kio) Vu 3078 fois
