RUBIN 2007 Planeur polyvalent de Helmut Quabeck 3m50

[flopeter]

Ca avance moins vite qu'espéré, mais ca avance...

j'ai préparé toutes les bandes et les tissus pour les longerons, les renforts des volets/ailerons, emplacement servomoteur. les câbles des servos sont fixe a la colle chaud.
Toute et prêts pour coffré ce weekend.

voila qq photos:

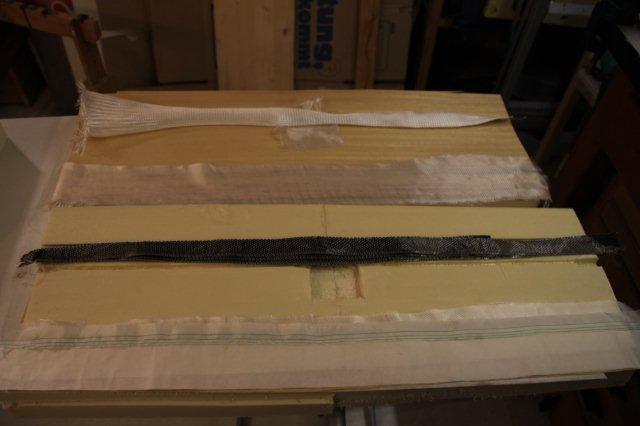

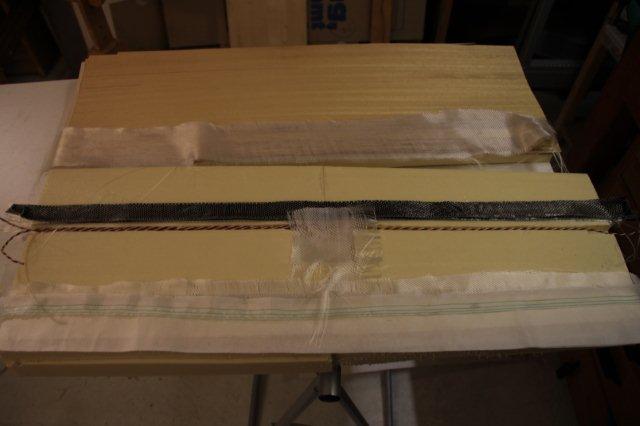

du haut en bas: la chaussette fibre de verre pour entoure le longeron, le renfort emplacement servomoteur prevue sur l'extrados, le renfort extrados des volets 1x80g/m2, 4 bande de Fibre de Carbone UD (on ne voit pas les 4 autre pour intrados), une bande de tissu d'arrachage a poser sur l'extrados, la bande de renfort des volets intrados.

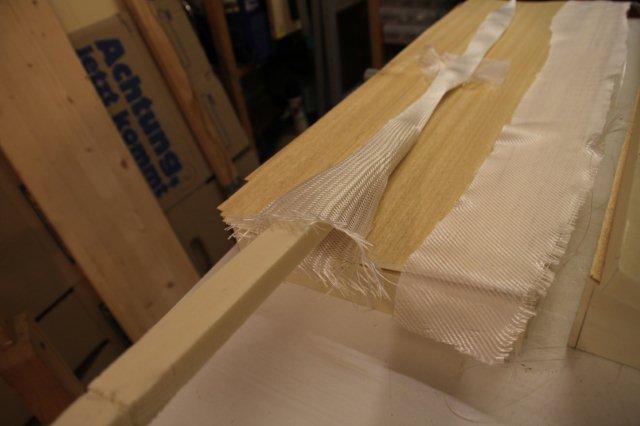

le longeron est enfilé dans sa chaussette


pour coupe facilement le tissu de fibre de verre j'avais trouve un astuce qqpart sur un site web: appliquer de la colle repositionnable en bombe (pour photos) sur du papier a cuisson. puis le coller sur le tissue de fibre de verre. On coupe facilement sans déchirer/déformer le tissu, on peut le poser la ou on veut puis facilement enlever le papier de cuisson.

il reste le coffrage... pour ce weekend.

[flopeter]

La partie intérieur de l'aile gauche a été coffre hier.

voici qq photos du chantier qui avance doucement.
l'objective est de termine les ailes pour noels

les outils + matériaux, il manque le pinceau, les gants et le masque.


pour la premier partie j'ai utiliser 40gr de résine:
application de la résine sur le samba extrados, puis pose de la bande de fibre de verre en renfort des volets et la bande de tissu d'arrachage et le renfort du servos.
le noyau avec volet et poser dessus.
le longeron dans sa chaussette est imprégné avec de la résine. on ne doit plus voir des endroit blanche (pas assez de résine) mais la surface ne doit pas avoir l'aspect 'mouille' (trop de résine).
les bandes de fibre de carbone du longerons extrados sont pose et imprégné une après l'autre, le longerons pose dessus, puis les bandes pour l'intrados ajoute.

une pose photo + 15 gr de résine de plus pour collage intrados et bande de renfort volet intrados.





le coffrage extérieur est posé le sandwich est pret pour la presse


Aligner la dépouille et le noyau


puis presse( sans écraser le polystyrène!)



ce soir c'était la sortie de l'aile presque fini il manque juste la découpe du bord d'attaque et son remplacement par du Samba, et libération des volets, puis fourreau de clefs d'ailes a faire.

[Louisplaneurs]

Salut Florian
ça a l'air de bien avancer !
Si tu peux juste essayer d'avoir un peu plus de lumière pour prendre tes photos, on ne suivra que mieux !

Louis

[flopeter]

bonjour Louis,

biensur je vais essayer.

l'exterieur de l'aile gauche passera en coffrage ce soir.

l'aile droite est en preparation, l'objective de finir les ailes avant noel semble possible.

est-ce que qqn a l'experience avec la construction des winglets?

A+

Florian,

[Louisplaneurs]

Bonjour Florian
Si tu veux faire des winglets, il faut te documenter quand au profil à utiliser,à l'incidence à donner, à leur positionnement....
Sinon tu as de forte chances de rajouter du poids et de la trainée.
Helmut Quabeck je crois a écrit là dessus...

Cordialement, Louis

[guillaumeg]

Salut Florian,
Pour la réalisation des winglets, tu trouveras quelques infos ici (post 66 & 72):
http://www.rcgroups.com/forums/showthread.php?t=1335242&page=5
Bonne continuation.

Guillaume
