Re: VTPR de 2m60 AR-X

Messagede AndreR » 26 Mai 2019, 23:00

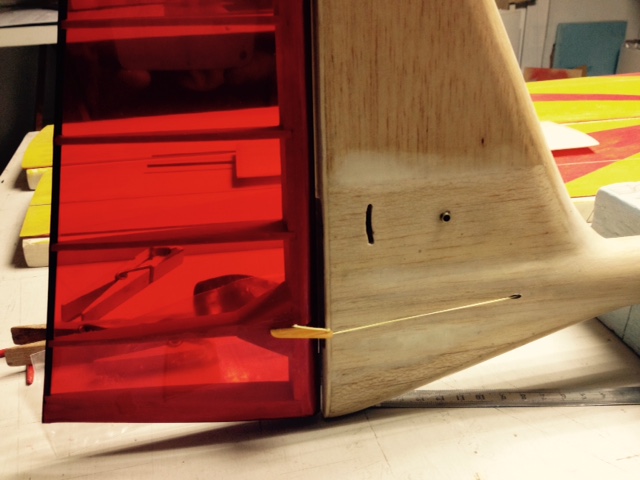

derive entoilée , guignols collés , commande aller/retour en fil dynema inextensible 2x14 kgr
le point de tire est décalé de 1 mm en avant de l'axe de rotation de la dérive

la platine servo est sous les tétons d'incidence de l'aile , collée et fibrée , les servos sont surélevés dans l'axe des timoneries qui frolent le dessus du tube de clef d'aile
branchement provisoire de la profondeur en attendant le calage définitif du stab pendulaire
AndreR

Messages: 116
Inscription: 23 Fév 2018, 12:35

Re: VTPR de 2m60 AR-X

Messagede AndreR » 27 Mai 2019, 21:48

en ouvrant la fente du guignol d'aileron j'ai constaté avoir oublié les renforts , j'ai ouvert une fenêtre dans le champ de la gouverne pur y coller ce coin de balza qui assurera un meilleur collage


AndreR

Messages: 116
Inscription: 23 Fév 2018, 12:35

Re: VTPR de 2m60 AR-X

Messagede AndreR » 30 Mai 2019, 20:31

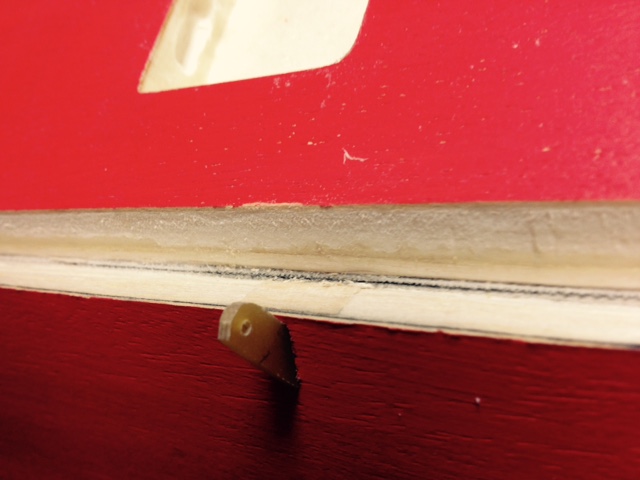

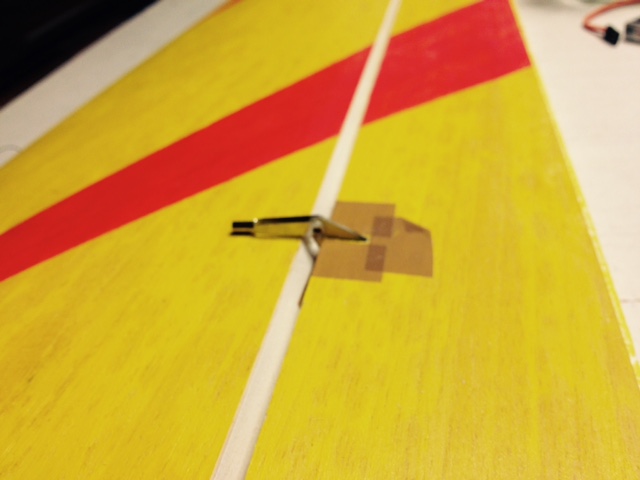

collage d'un guignol de volet
la timonerie traversera le noyau pour déboucher à l'extrados

les servos seront collée

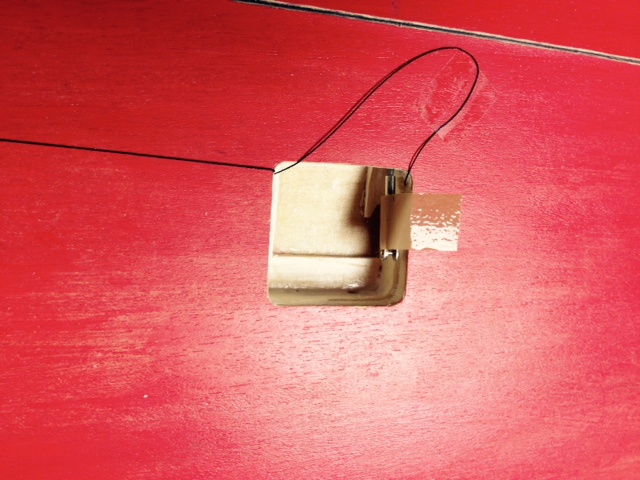

la profondeur du puis de servo d'aileron est ajustée pour que celui-ci affleure l'intrados , le but est d'avoir un bras de servo le plus court pour un max de débattement (et le balza utilisé facilitera l'éventuel démontage du servo

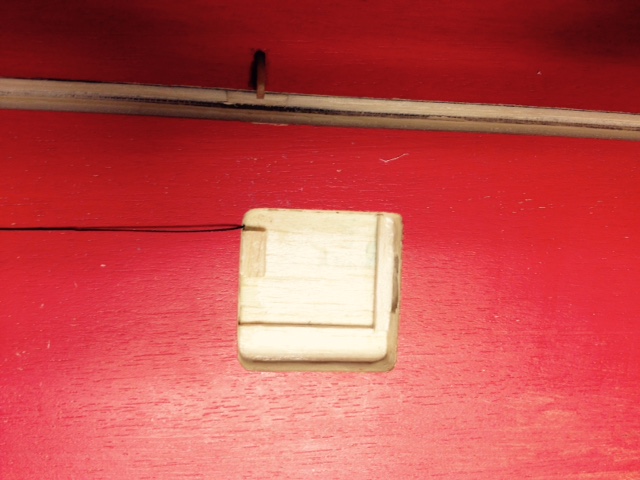

le servo est cerné par un cadre de baguettes balza

coté volet , le sevo sera collé au fond du puis (la timonerie est en place , elle débouche à l'extrados)


l'été arrive , le file à la montagne , la suite au mauvais temps :D
AndreR

Messages: 116
Inscription: 23 Fév 2018, 12:35

Re: VTPR de 2m60 AR-X

Messagede AndreR » 08 Juin 2019, 20:15

téton de centrage et crochet collés
une prise multiplex 6 broches male (pour connecter volet et aileron) sera collée dans le trou rectangulaire, coté fuso la prise femelle sera flottante
AndreR

Messages: 116
Inscription: 23 Fév 2018, 12:35

Re: VTPR de 2m60 AR-X

Messagede Louisplaneurs » 08 Juin 2019, 20:59

Salut André
Bravo pour la déco !
Avec des volets c'est mieux, ça permet notamment de poser précis quand il y a beaucoup de vent !
Louis
La fibre est la meilleure amie du balsa.
Avatar de l’utilisateur
Louisplaneurs

Messages: 1331
Inscription: 14 Mar 2007, 16:47
Localisation: Paris 15

Re: VTPR de 2m60 AR-X

Messagede AndreR » 09 Juin 2019, 21:40

salut Louis , vivement le ciel bleu !
c'est sécurisant partout , notamment sur les petites aires d'atéro quand il est impossible de poser en remontant la pente , inconvénient ça alourdi le planeur de... 80 à 100 gr ; cependant c'est du poids prés du cg et si je ne dépasse pas les 35gr/dm2 centré le planeur le supportera :D je connaitrai bientôt le verdict de la pente :oops:
j'ai choisi des couleurs qui couvrent avec peu de peinture sans chercher à masquer les taches de remontée de résine à travers le coffrage (avec une seule couche on gagne du poids) et qui assurent un bon contraste en voltige dans le ciel ou au trou sur fond vert ...toujours des compromis !

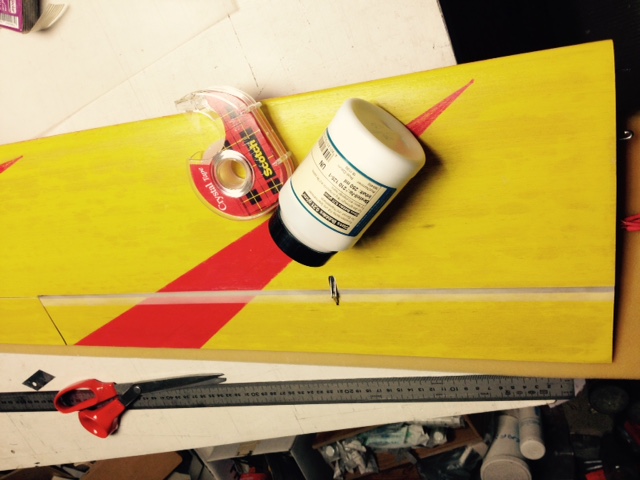

j'ai fait un essai de lèvres d'articulation volet avec du scotch cristal + microballon (le microballon pour saturer la colle sur la partie qui masque la fente)
si c'est pas bon je poserai un mylar de 0.18mm
AndreR

Messages: 116
Inscription: 23 Fév 2018, 12:35
