VTPR de 2m60 AR-X

Messagede AndreR » 09 Déc 2018, 12:44



Bonjour Louis , bonjour à tous ,

Merci d'aceuillir la construction de l' AR-X , vtpr leger ballastable de 2m60 pour une charge ailaire de 33 à 36 gr/dm2 motrisé remonte-trou .
faudra gratter partout sur le poids mais pas trop pour tenir la ligne des 1700 à 1800 gr .

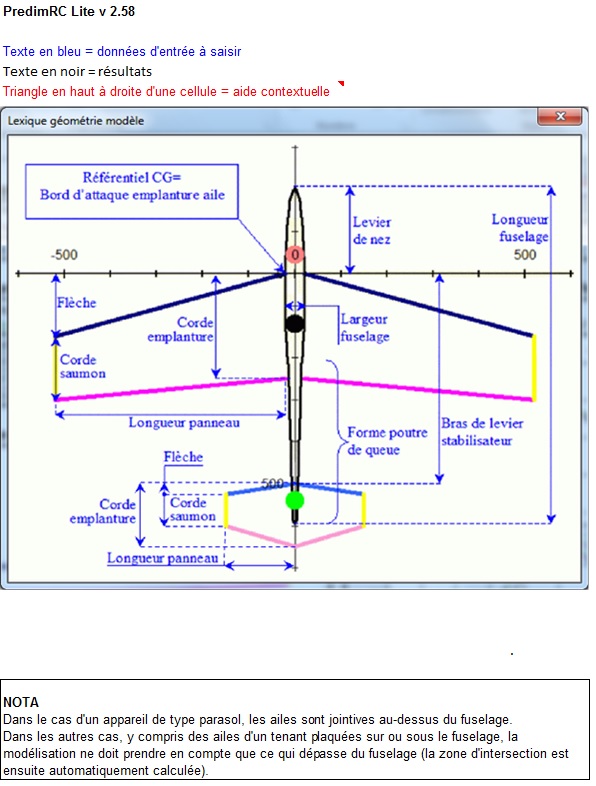

vos avis seront utiles , voila le fichier du projet
Fichiers joints
AR-X-0.60.ods
(255.73 Kio) Téléchargé 167 fois
Dernière édition par AndreR le 18 Déc 2018, 09:35, édité 1 fois.
AndreR

Messages: 114
Inscription: 23 Fév 2018, 12:35

Re: VTPR de 2m60 AR-X

Messagede AndreR » 09 Déc 2018, 19:17

Le fuso sera en lattes balza light épaisseur 2mm sur couples , ça demande 2 1/2 coques parfaitement symétriques mais ça fera gagner du poids (je l'ai déjà fait en plus petit)
la forme du fuso est assez élancée pour former facilement les lattes

les couples
couples provisoires en depron 3mm espacés de 4 à 5cm + un couple de renfort en cpl peuplier ou cpl balza dur de 5mm au niveau bord de fuite aile , deux autres dans la poutre .

le marouflage
extérieur :fdv 80gr : 1 couche sur la poutre et , 2 couches au cokpit du nez au bord de fuite aile + une bande large de 2cm pour renforcer le collage des 1/2 coques
fdv 50gr sur dérive et sous-dérive qui chevauche le 80gr de la poutre (pour renforcer le pied de dérive) + une rustine sur l'emplacement du renvoi pendulaire de profondeur + bande de renfort collage dérive
intérieur : dans le cokpit au 80gr du nez au bdf ; dérive renfort fibré en rondelle balza dur sur l'emplacement du renvoi pendulaire de profondeur


Question avant de dessiner les couples : en fonction du profil du fuso , que pensez-vous de l'espacement de 4 à 5cm entre les couples dépron ?
merci
andré
Dernière édition par AndreR le 10 Déc 2018, 09:12, édité 1 fois.
AndreR

Messages: 114
Inscription: 23 Fév 2018, 12:35

Re: VTPR de 2m60 AR-X

Messagede phil aero » 09 Déc 2018, 21:07

Bonsoir André.
Comment dessines tu tes couples ?
Phil.
Avatar de l’utilisateur
phil aero

Messages: 71
Inscription: 29 Jan 2016, 20:07
Localisation: Palau del Vidre (66)

Re: VTPR de 2m60 AR-X

Messagede AndreR » 10 Déc 2018, 10:01

Salut Phil ,

comment ça va depuis , quel est ton projet ?

je reporte la section (plan sagital) de fuso sur la vue de dessus (plan hrizontal) le nez est rond au diamètre de 40 (éventuel cone moteur)

maitre couple (3cm en av du B/A) à la largeur du fuso (45mm extérieur) le bas restera 1/2 cercle , je reprendrai le haut quand j'aurai disposé tous les couple , j'ai pas encore la recette du dessin 3d (je vais tel à un archi)
AndreR

Messages: 114
Inscription: 23 Fév 2018, 12:35

Re: VTPR de 2m60 AR-X

Messagede Louisplaneurs » 10 Déc 2018, 10:28

Bonjour
- Effectivement, les outils doivent être pris par rapport aux objectifs que l'on se fixe.
Histoire vécue : un gar un jour me dit qu'il va dessiner un planeur en 3 D... Au bout de plusieurs mois de labeur, et nous montrant fièrement le résultat... virtuel de son travail, , il déclare : " et bien maintenant, je vais me constuire une CNC pour découper les pièces....".
Autant dire que le planeur qu'il voulait construire, personne ne l'a jamais vu.....
Pour découper 3 morceaux de balsa, pas besoin d'une CNC, pour faire un plan pour une petite machine, on peut la faire sur du papier à la règle et au pistolet.....
Il n'est parfois pas mauvais de revenir aux fondamentaux, car les fondamentaux, c'est les fondamentaux. Ce n'est pas parce qu'on a Excel pour faire des calculs qu'il est judicieux de ne plus connaitre ses tables de multiplication.....

- espacement couples 4 cm, parfait
- coffrage balsa 2 mm : après ponçage il reste moins de 2 mm...
Louis
La fibre est la meilleure amie du balsa.
Avatar de l’utilisateur
Louisplaneurs

Messages: 1316
Inscription: 14 Mar 2007, 16:47
Localisation: Paris 15

Re: VTPR de 2m60 AR-X

Messagede AndreR » 10 Déc 2018, 12:29

Louisplaneurs a écrit:- coffrage balsa 2 mm : après ponçage il reste moins de 2 mm...
Louis

Merci Louis , c'est osé !
Sur mes autre planeurs , avant de poncer j'ai passé un enduis polifila léger à la spatule pour combler qq irrégularités et au final enlevé trés peu de matière , puis fibré sur le chantier .
Par contre ça nécessite beaucoup de couples et evec un alignement symétrique des demi coquilles un plan de joint parfait .
Ce vtpr doit être léger pour passer sous les 35gr/dm2 , ballastable solide et avec profil SB , ce que le commerce ne vend pas ...sachant que trop léger c'est fragile et trop lourd ça casse !
AndreR

Messages: 114
Inscription: 23 Fév 2018, 12:35
